Costruzione stampi materie plastiche

Hai un componente in plastica da portare in produzione e ti serve uno stampo che funzioni davvero, senza brutte sorprese al primo collaudo? FPM costruisce stampi per materie plastiche su misura da oltre 40 anni, seguendo ogni fase internamente: dalla tua idea iniziale fino allo stampo collaudato e pronto a stampare.

Vuoi capire se siamo il costruttore giusto per il tuo progetto? Parlaci del tuo stampo.

Uno stampo per materie plastiche è l’utensile in cui il polimero fuso viene iniettato, mantenuto in pressione e raffreddato fino a ottenere il pezzo finito. Dall’esterno sembra un semplice blocco d’acciaio, ma al suo interno lavorano insieme più sistemi: la cavità che dà forma al pezzo, l’alimentazione che porta il materiale dove serve, il raffreddamento che ne governa la solidificazione e l’estrazione che libera il componente a fine ciclo.

Lo stampo si monta su una pressa a iniezione e resta chiuso mentre il materiale entra ad alta pressione. La parte fissa è fissata al piano lato iniezione, la parte mobile si apre e si chiude a ogni ciclo. Questa apertura e chiusura, ripetuta anche migliaia di volte al giorno, è ciò che mette davvero alla prova lo stampo: deve restituire sempre lo stesso pezzo, con le stesse quote e la stessa finitura, dal primo all’ultimo lotto.

Per capire cosa rende buono uno stampo serve un passaggio sul processo che dovrà sopportare. Nello stampaggio a iniezione i granuli di polimero termoplastico vengono riscaldati fino a diventare fluidi, poi iniettati nello stampo, dove riempiono la cavità, si raffreddano, solidificano e vengono estratti. Il processo di trasformazione vero e proprio lo trattiamo nella pagina dedicata allo stampaggio delle materie plastiche; qui restiamo sullo stampo.

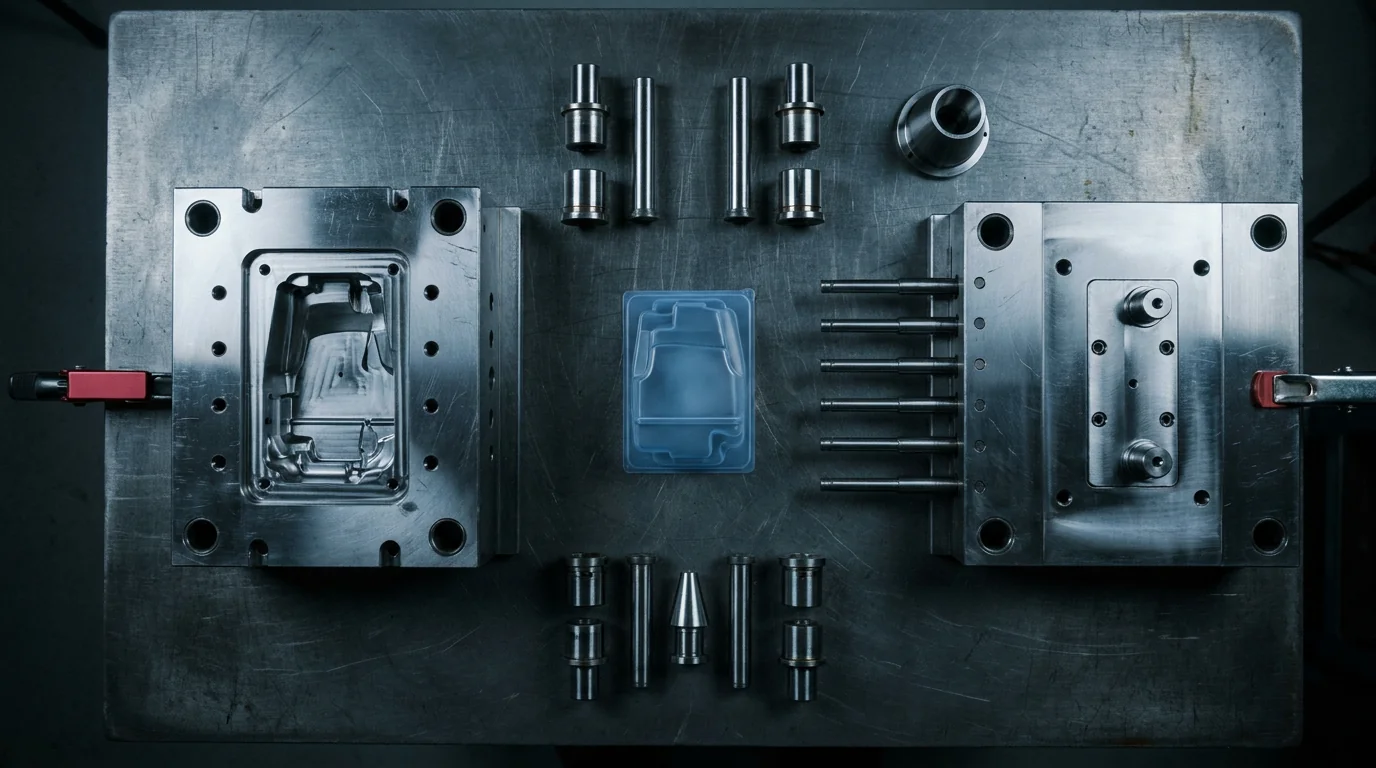

Ogni componente di uno stampo ha un compito preciso, e la cura con cui viene progettato e lavorato decide precisione, finitura e durata dell’utensile. Questi sono gli elementi principali.

• Cavità (matrice). È l’incavo che riproduce in negativo la forma esterna del pezzo. Sta di solito nella parte fissa dello stampo.
• Maschio (punzone). Forma la parte interna del pezzo e si trova nella parte mobile. Cavità e maschio, accoppiati, definiscono lo spessore delle pareti.
• Parte fissa e parte mobile. Le due metà dello stampo. La fissa resta agganciata al piano lato iniezione; la mobile si apre per liberare il pezzo. Il piano dove si toccano è la linea di divisione.
• Sistema di alimentazione. Il percorso che porta il materiale fuso dall’ugello della pressa alla cavità: materozza, canali di colata e punti di iniezione. Può essere a canale freddo o a canale caldo (camera calda).
• Punto di iniezione. Il varco da cui il materiale entra nell’impronta. La sua posizione decide come la cavità si riempie e dove cadono le linee di giunzione.
• Sistema di raffreddamento (termoregolazione). I canali, di solito ad acqua, ricavati nello stampo per smaltire il calore in modo uniforme e controllare il tempo ciclo.
• Sistema di estrazione. Estrattori, spine e piastre che spingono fuori il pezzo quando lo stampo si apre.
• Sfiati (sfoghi gas). Piccoli intagli che lasciano uscire l’aria durante il riempimento ed evitano bruciature e riempimenti incompleti.
• Angoli di sformo. Le inclinazioni date alle pareti perché il pezzo si stacchi senza rigarsi all’estrazione.
• Piastre e struttura porta-stampo. Il telaio che sostiene e allinea tutti gli elementi e regge la spinta del materiale.

Lavorare ognuno di questi elementi con tolleranze strette, e farli dialogare tra loro, è il vero mestiere del costruttore di stampi. Un raffreddamento mal distribuito o un punto di iniezione fuori posto si pagano poi a ogni pezzo prodotto.

La scelta del materiale con cui costruiamo lo stampo non è un tecnicismo che riguarda solo noi: decide quanto durerà l’utensile, ogni quanto dovrai fermarlo per manutenzione e quanto ti costerà la prima fornitura. La calibriamo su materiale da stampare e volumi di produzione.

• L’alluminio ha un’ottima conduttività termica e si lavora in fretta: con un peso di circa un terzo dell’acciaio, è la scelta per stampi pilota e piccolissime serie, dove conta arrivare presto al pezzo reale contenendo i costi.
• Gli acciai bonificati (per esempio 1.2738) sono il compromesso più usato per le medie produzioni: buona lavorabilità e durata adeguata senza i tempi e i costi della tempra.
• Gli acciai temprati (per esempio 1.2343 o gli inox da stampo come 1.2083) reggono l’usura dei grandi volumi e dei polimeri caricati, dove serve resistenza superiore.
• I trattamenti superficiali come la nitrurazione o le cromature aumentano la durezza superficiale e la resistenza all’abrasione nelle parti più sollecitate.

Non esiste lo stampo giusto in assoluto: dipende da quanti pezzi devi produrre e da quanto è complesso il componente. Per questo costruiamo tre famiglie di stampi per materie plastiche.

Stampi pilota e per piccole serie

Devi validare un progetto o produrre poche decine o centinaia di pezzi? Realizziamo stampi in alluminio o in acciaio bonificato: costano meno e ti fanno arrivare al pezzo reale in fretta, prima di investire su uno stampo per grandi volumi. È la strada giusta quando il prodotto è ancora in fase di sviluppo e potresti dover modificare la geometria dopo i primi test. In molti casi questi stampi diventano poi la base per costruire l’attrezzatura definitiva di serie.

Stampi per medie produzioni

Per consumi annui intorno ai 50.000-100.000 pezzi costruiamo stampi a 2-4 impronte, il punto di equilibrio tra precisione, qualità del pezzo e costo dello stampo. Aumentando le impronte produci più pezzi a ogni ciclo e abbassi il costo unitario, ma cresce la complessità: il riempimento delle cavità deve restare bilanciato perché tutti i pezzi escano identici.

Stampi multi-impronta per grandi volumi

Quando i numeri salgono, ogni dettaglio conta. Costruiamo stampi multi-impronta curando materiali, trattamenti termici e normalizzati Hasco e Meusburger, con parti stampanti intercambiabili. Su grandi volumi il vero costo non è lo stampo, ma i fermi macchina e i pezzi di scarto: progettiamo le zone più sollecitate perché si possano sostituire rapidamente, senza smontare l’intero utensile, e curiamo raffreddamento ed estrazione per tenere basso il tempo ciclo.

Ti seguiamo passo dopo passo, così sai sempre a che punto è il tuo stampo. La progettazione, qui, non è un servizio a parte: è una delle fasi del percorso, quella in cui si decide la riuscita di tutto il resto.

01 Analisi di fattibilità e preventivo

Partiamo dal tuo disegno e dai volumi che hai in mente. Valutiamo il materiale plastico, il numero di impronte più adatto e il tipo di stampo, e ti diamo un preventivo chiaro su costi e tempi. È il momento in cui mettiamo sul tavolo eventuali criticità del pezzo, prima che diventino un problema.

02 Co-design e industrializzazione

Lavoriamo il componente insieme a te per renderlo davvero stampabile: spessori uniformi, angoli di sformo, posizione dei punti di iniezione. Piccoli accorgimenti qui ti evitano difetti sul pezzo finito e modifiche costose sullo stampo più avanti.

03 Progettazione 3D dello stampo

Disegniamo l’utensile in 3D definendo impronte, sistema di iniezione, raffreddamento ed estrazione. Dove serve simuliamo il riempimento per vedere in anticipo come il materiale scorre nelle cavità e dove si formeranno le linee di giunzione.

04 Costruzione

Realizziamo lo stampo nel nostro reparto con lavorazioni CNC, elettroerosione, rettifica e montaggio. Tenere la costruzione in casa vuol dire controllare la qualità a ogni passaggio e reagire in fretta se qualcosa va aggiustato.

05 Prova stampo e collaudo

Montiamo lo stampo in pressa, stampiamo i primi campioni e verifichiamo le quote sul pezzo reale. Mettiamo a punto i parametri finché il risultato non è quello giusto e ti consegniamo uno stampo già rodato.

Alla fine del percorso hai uno stampo pronto a produrre e già verificato, non una scommessa. E se in futuro il pezzo cambia o lo stampo va revisionato, sai a chi rivolgerti: il progetto resta nelle nostre mani.

La maggior parte dei difetti di un pezzo stampato nasce in progettazione, non in produzione. Per questo lavoriamo in Design for Manufacturing (DFM): ottimizziamo il componente plastico con te prima di costruire l’utensile. I punti su cui ci concentriamo di più:

• Spessori delle pareti. Vanno tenuti il più possibile uniformi, altrimenti compaiono risucchi e deformazioni al raffreddamento.
• Angoli di sformo. Senza sformi adeguati il pezzo non esce bene e la superficie si rovina.
• Posizione e numero dei punti di iniezione. Decidono come il materiale riempie l’impronta e dove cadono le linee di giunzione.
• Sfiati. Servono a far uscire l’aria ed evitare bruciature e punti deboli.
• Raggi di raccordo e nervature. Irrigidiscono il pezzo riducendo gli spessori, e quindi i tempi ciclo.

Vedere questi problemi in anticipo ti evita modifiche costose sullo stampo già costruito e porta a un pezzo conforme già dalla prima campionatura. È la ragione per cui chiamiamo il cliente al tavolo già in fase di disegno, invece di ricevere un file e costruire a testa bassa.

Sono le due domande che ricevi più spesso, e le risposte oneste sono due “dipende” che vale la pena spiegare.

Il costo di uno stampo dipende da complessità del pezzo, numero di impronte, materiale dell’utensile e volumi di produzione. Uno stampo pilota in alluminio a una cavità sta su ordini di grandezza molto diversi da un multi-impronta in acciaio temprato a canale caldo. Per questo non pubblichiamo listini: in fase di preventivo valutiamo il tuo caso e ti diamo una cifra che tiene insieme costo dello stampo e costo per pezzo nel tempo. A volte conviene spendere di più sullo stampo per pagare meno ogni componente prodotto; altre volte è il contrario.

I tempi seguono la stessa logica: dalla fattibilità al collaudo si va da poche settimane per gli stampi semplici a tempi più lunghi per i multi-impronta complessi. Definiamo la tempistica esatta in preventivo e la rispettiamo, perché costruzione e prova stampo le facciamo internamente e non dipendiamo da terzi.

Uno stampo fermo è produzione persa. Per questo ci occupiamo anche di manutenzione e modifica stampi: pulizia, ricostruzione di parti usurate e modifiche, anche su stampi che non hai costruito con noi. Quando non puoi permetterti un fermo prolungato, interveniamo in 24-48 ore.

Hai uno stampo da rimettere in produzione? Contattaci senza impegno.
